Baxi Fläkt Solo Innova/ Bonus 30Kw

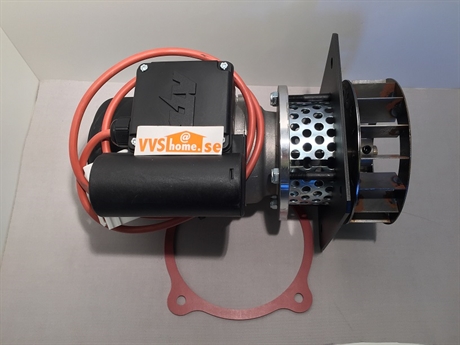

Komplett fläktmotor till Solo Innova 20-30 och Bonus 30 med packning.

Fläkten levereras färdigkopplad med en snabbkontakt. Denna snabbkontakt har gjorts om och den nya modellen har en hake på varje sida istället för enbart en hake som den äldre modellen hade. Om du har den äldre modellen med enbart en hake så måste du ta bort den nya kontakten och flytta över kablarna till din gamla.

Observera att fläkten är en enfasmotor och anledningen till att denna kontakt är en 5-pols kontakt är för att den inte ska placeras i fel uttag. Enbart tre av fem stift används i kontakten.

Relaterade produkter

• Kondensator 6,0 uF Solo Innova/Bonus 30 - artikelnummer 100230
• Packning fläkt Solo Innova/Bonus 30 - artikelnummer 060613
• Fläkthjul Solo Innova 20-30/Bonus 30 - artikelnummer 100279
• Kontakt 5-pol hane - artikelnummer 100341

Felsökning / Problem

Om fläkten inte startar så börja med att kontrollera överhettningsskyddet. Skruva av plasthatten och tryck på knappen under. Observera att pannan måste kallna ner till under 80 grader innan det går att återställa.

Om överhettningsskyddet inte har löst ut så kontrollera säkringarna och om brytaren I/II är ställd på I.

Fungerar fläkten fortfarande inte så kan du testa att ta loss den och snurra på fläkthjulet i startläge. Om fläkten startar så är det ett tecken på att kondensatorn är dålig. Det är en 6,0uF kondensator som sitter i fläkten.

Fungerar inte detta så kan man mäta fläkten för att se om den får ström. Detta bör göras av en elektriker, kommer det inte ström fram är det något annat som är fel.

Om fläkten fortfarande inte startar så måste den bytas ut.

Byte / Montering

Fläkten ska du som användare av vedpannan ta loss och rengöra med jämna mellanrum så sättet att byta fläkt är samma som vid rengöring.

Snabbkontakten har gjorts om och den nya modellen har en hake på varje sida istället för enbart en hake som den äldre kontakten hade. Om du har den äldre kontakten med enbart en hake så måste du ta bort den nya kontakten och flytta över kablarna till din gamla.

Du kan enkelt flytta över kontakten till din nya fläkt så länge du är försiktig. Plasten i den gamla kontakten har åldrats och spricker lätt. Skulle kontakten gå sönder så behöver du också byta motsvarande kontakt i pannan för att den nya kontakten ska passa. Då behöver du kontakt 5-pol hona med artikelnummer 100338.

Leveransomfattning

• 1x Fläkt med fläkthjul och kontakt
• 1x Packning fläkt Solo Innova/Bonus 30 - artikelnummer 060613
• 4x Vingmuttrar och brickor

Passar till:

• Solo Innova 20
• Solo Innova 30
• Bonus 30
